在质量管理和统计过程控制（SPC）中，Cpk是用来衡量生产过程能力的重要指标，它可以反映生产过程是否稳定，产品是否满足规格要求。使用JMP软件可以非常方便地进行Cpk分析并生成相应的Cpk分布图。下面我将详细介绍如何使用JMP软件进行Cpk分析和绘制Cpk分布图的步骤。

 一、使用JMP生成Cpk分布图步骤

 1.准备数据

 首先，你需要准备好包含实际测量数据的数据集。通常数据表中会有测量值列，以及上规格限（USL）和下规格限（LSL）的值。这些规格限是用来评估产品是否在合格范围内的重要标准。

 2.打开JMP并导入数据

 启动JMP软件，将你的测量数据导入。你可以直接从Excel或CSV文件导入数据，也可以手动输入数据。

 导入方法：

 -在JMP软件中，点击“文件”（File）>“打开”（Open），选择你需要导入的数据文件格式，然后点击“打开”。

 -确认数据表的格式无误后，可以开始下一步分析。

 3.选择质量与过程分析工具

 在菜单栏中，点击“分析”（Analyze）>“质量与过程”（Quality and Process）>“过程能力”（Process Capability）。

 4.设置Cpk分析

 在弹出的对话框中，你需要将测量数据列（比如产品的某个关键参数数据）拖动到“过程值”（Y,Process）框中，然后将规格限列（USL和LSL）拖动到“规格限”（LSL、USL）框中。这样，JMP就知道你的规格限和过程测量值是什么了。

 5.运行分析并生成Cpk分布图

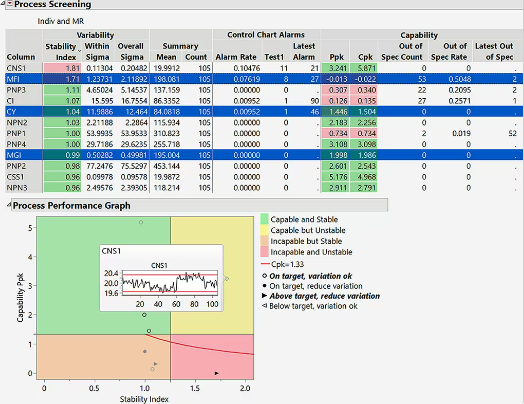

 设置好数据后，点击“确定”（OK），JMP就会自动进行Cpk分析并生成相应的Cpk分布图。这个图表会展示过程能力指数（Cpk）以及过程的分布情况。

 Cpk图的解释：图表会显示过程数据的分布曲线、上下规格限线以及Cpk值。通常，Cpk>1.33表示过程能力较好，Cpk>1.67则表示过程能力非常好；Cpk<1则表示过程能力不足，可能需要进行调整。

 6.保存和导出图表

 分析结果出来后，你可以右键点击图表，选择“保存为”（Save As）选项，将其保存为图片格式（如PNG、JPG）或者导出为PDF，以便后续使用。

 二、使用JMP软件计算Cpk的步骤

 如果你不只想生成分布图，还想知道具体的Cpk数值，JMP可以帮你快速计算。以下是如何用JMP计算Cpk的具体步骤：

 1.准备数据

 同样地，你需要有包含过程测量数据以及规格限的数据表。每个观测值对应一个过程数据点，另外有上下规格限列（USL和LSL）。

 2.导入数据到JMP

 启动JMP软件，将你的数据表导入软件中，确保列的定义和数据格式正确。

 3.进入过程能力分析界面

 在JMP菜单栏中，点击“分析”（Analyze）>“质量与过程”（Quality and Process）>“过程能力”（Process Capability）。

 4.设置分析参数

 在弹出的对话框中：

 -将测量数据拖动到“过程值”（Y,Process）框中；

 -将规格限（USL和LSL）拖动到对应的规格限框中。

 如果你的数据表没有明确的LSL或USL（比如只有一个规格限），你可以只填入已知的规格限。

 5.计算Cpk

 点击“确定”（OK），JMP会自动计算Cpk值。分析结果窗口会显示多个过程能力指标，包括：

 Cp：反映过程总体的能力；

 Cpk：反映过程中心是否居中，且考虑了过程能力是否满足上下规格限要求。

 Cp和Cpk的差异：Cp仅关注过程的离散性，而Cpk则更关注过程的中心位置是否居中。如果Cpk和Cp相差不大，说明过程中心较为准确；如果Cpk远小于Cp，说明过程中心偏离较大，需要调整。

 6.查看详细结果

 在结果页面中，你可以看到Cpk值以及其它过程能力指数。这些值可以帮助你评估当前的生产过程是否满足规格要求，是否需要进行改进。

 7.导出计算结果

 如果你想保存结果，可以右键点击结果页面，选择“Make into Data Table”来生成新的数据表，或者选择“Save As”保存为图片或PDF文件。

 三、JMP中使用Cpk分析时的注意事项

 1.数据准备：Cpk分析对数据的完整性和准确性要求较高，确保你的数据是稳定的、没有重大异常值。建议在分析前先对数据进行预处理，比如清理异常值、去除测量误差。

 2.规格限的设置：Cpk分析依赖于正确的USL和LSL规格限。如果你输入的规格限不正确，Cpk结果也会有误。确保你的规格限来源于设计规范或客户要求。

 3.样本量：要保证分析结果的可靠性，建议样本量足够大。通常情况下，样本量越大，Cpk结果越精确。

 4.解释Cpk值：Cpk值并非越大越好。一般来说，Cpk>1.33表示过程能力是可以接受的，但具体的标准可能因行业而异。

 总结

 通过JMP生成Cpk分布图并计算Cpk，是进行过程能力分析的重要工具。JMP软件提供了简单易用的界面，可以帮助你快速计算Cpk并生成直观的分布图。通过这些分析，你可以评估生产过程的稳定性，找到需要改进的地方，从而提升生产效率和产品质量。
